应用领域：

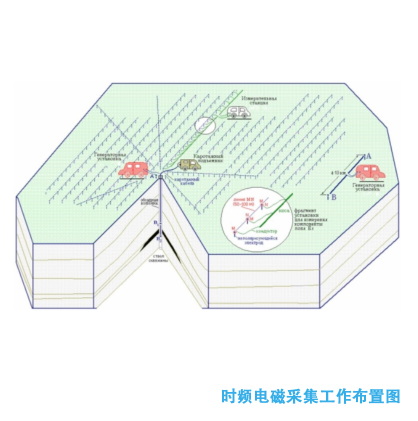

时频电磁野外采集方法根据发射源的布置，主要包括地面时频电磁技术和井中时频电磁技术，野外工作布置如图一所示：

可实现的测量功能如下：
◇ TDEM（TEM）：LoTEM
◇ FDEM
◇ IP:TDIP、FDIP
◇ CSAMT、AMT、MT
技术特点：

能够提供75KVA、100KVA、175KVA三种型号的发射机，此发射机在油气勘探与储层含油能力评价方面在俄罗斯、白俄罗斯、乌克兰、哈萨克斯坦、中国等国家取得了成功的应用。发射机主要技术参数如下：
◇ 发射功率：75KVA、100KVA、175KVA
◇ 发射电流波形：+/-、+/0、-/0、+/0/-/0
◇ 发射装置：接地偶极（地面/井中）、不接地回线
◇ 噪音水平：<0.1%Uoutput(输出电压)
◇ 同步精度：PPS
◇ 频率范围：<50KHz(发射电流模式：+/-),<10KHz(+/0、-/0、+/0/-/0)
◇ 采样率：由发射机控制器决定
◇ 输出电流稳定性：<0.1%Ioutput(输出电流)
◇ 工作温度范围：-20℃～40℃，-40℃～50℃（存储）
◇ 标准包装：根据IP-54标准
技术参数：

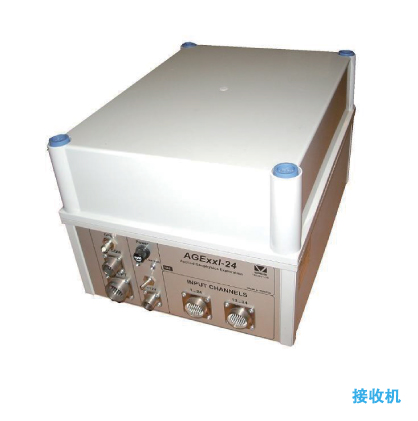

接收机主要分为2、4、24通道接收机，以24道接收机为例主要技术指标如下：
◇ 测量道数：24道
◇ 频率范围：DC～500Hz
◇ A/D转换采样：0.5ms、1ms、2ms、4ms、8ms
◇ 可编程增益：1/10/100
◇ 灵敏度：0.12μV（增益为1时）
◇ 输入电压范围：300mV(900mV可选)
◇ 输入阻抗（电道，DC）：≥100MOhm
◇ 电道补偿：250mV
◇ 输入道噪音：≤0.1μV（输入阻抗）
◇ 供入电压：12V
◇ 输入功率：≤10W
◇ 尺寸：400x300x230mm
◇ 重量：7kg
◇ 温度范围：-40℃～60℃
