Jena SQUID
JESSY DEEP高温超导是一种针对地表瞬变电磁测量的超高灵敏度接收机。
◇ 时间域电磁勘探系统
◇ 勘探深层目标体
◇ TEM勘探
SUPRACON AG位于德国的耶拿市,已经研发出一种技术革新的高温SQUID(高温超导)系统。SQUID无与伦比的灵敏度能够获得位于导电覆盖层下部的深层目标体或矿体的数据,在过去勘探这种深层矿体是无法做到的。JESSY DEEP特殊的高动态范围能够使得采集数据时间缩短并能够使勘探更加高效。新一代传感器可以与小尺寸的发射线圈配合使用。
在TEM勘探过程中,使用SQUID能够提供高达10倍时长的瞬态数据,勘探深度增加了3倍。JESSY DEEP HTS(JESSY 深层高温超导)与传统的TEM测量系统相比需要较少的叠加次数,从而节约了采集时间。

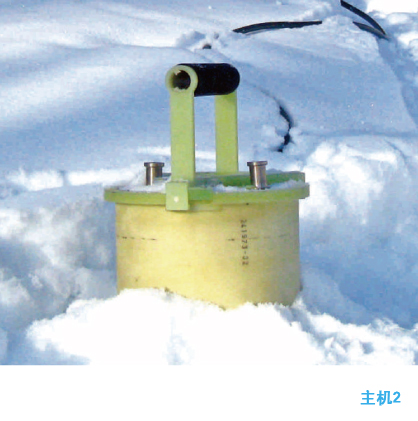

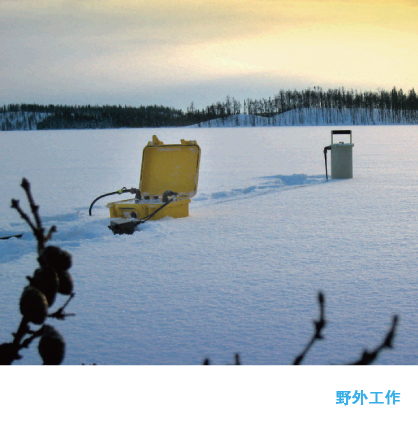

JESSY DEEP已经在世界范围内成功的应用在了多个勘探项目中。JESSY DEEP野外经久耐用。SQUID 电磁接收机在过去的实践过程中已经发现了多个主要导体,并在地球物理勘探领域获得了高革新先进电磁勘探工具的美誉。

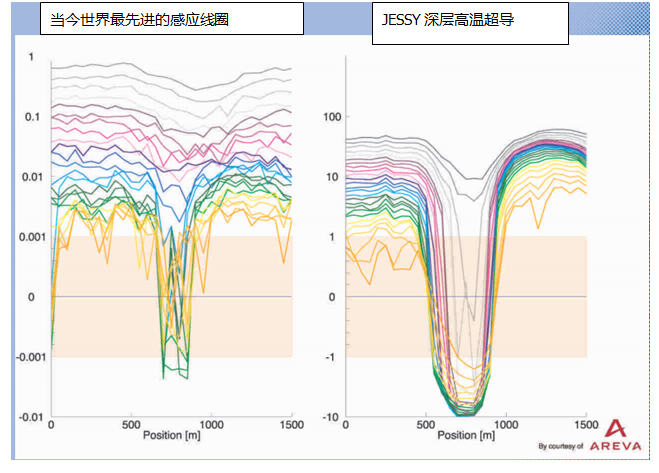

直接测量导电矿体的磁感应强度B与常规测量线圈相比可以获得鲜明的对比。
与感应线圈或空气线圈相比,SQUID深层超导的主要优势:
◇ 在探测导电矿体方面,直接测量磁感应强度B可以获得明显的异常
◇ 在低频和超低频范围内高磁场强度分辨率
◇ DC到几十千HZ之间平滑的频率响应
◇ 测量的物理量:垂向磁感应强度B
◇ 可选:水平磁感应强度B(3通道)
◇ 带宽:直流~10kHz,平滑的频率响应
◇ 野外灵敏度:100Hz以上时优于50Ft/Hz1/2,<10Hz时,1/f拐角
◇ 功率:内置电池,12V/7Ah,可工作12个小时
◇ 输出:对称50Ohm通过香蕉插头(±1V),非对称BNC(±10V)
◇ 低温:液氮,每隔24小时充填
◇ 总重量:空低温箱7.5kg,装有液氮的低温箱9kg,控制单元7kg
◇ 系统设置:单个按钮设置(或通过RS-232与计算机连接设置)
◇ 特征:线检查,模拟信号计,电池状态指示计,氮开罐器,安全设备
