MT&AMT勘探新方法---BMT

MT&AMT应用范围
 油气勘探
 地震研究、长周期连续监测
 深部地质构造勘查
 金属矿和矿产调查
 地热资源储藏调查
 地下水调查
MT&AMT勘探基本原理
在地面上一点或多点同时观测天然变化的、互为垂直的电磁场水平分量（Ex,Ey,Hx,Hy,Hz），用以探测地球内部的电性结构，此种方法分别由前苏联的吉洪诺夫和法国的卡尼亚在20世纪50年代初期提出。随着地球物理学家对地球介质的电性结构空间认识逐步深入，在数据反演解释上一般分为以下三种假设：
（1）当假设地球是各向通性的1D介质时（标量阻抗形式），由以下计算公式：

这个时候水平方向的电场分量Ex和Ey只与其正交的磁场分量Hy和Hz有关；
（2）当假设地球是二维介质时（张量阻抗形式），也就是电性随着地层的深度和倾向都在变化，由以下公式：

这个时候水平电场分量Ex不仅与其正交的磁场分量Hy有关而且还和同方向的Hx有关，Ey与之同理；
（3）当假设地球是三维介质时（张量阻抗形式），也就是电性随着地层的深度和两个正交的水平方向都发生变化时，由以下公式：

除了极高频之外，Ez分量特别小，几乎近与零，很难观测到，所以上面的张量阻抗关系简化为：

MT&AMT野外布设和生产
（1）频率范围：MT勘探的频率范围一般为20000s～400Hz，AMT勘探的频率范围一般为：0.1Hz～10000Hz；
（2）所测分量：MT勘探一般要在一个测点上测量Ex、Ey、Hx、Hy、Hz五个分量，AMT勘探一般在测点上测量Ex、Ey、Hx、Hy四个分量；
（3）野外布置方法（以MT为例）：

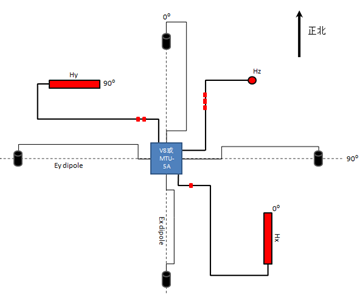

图1：MTU-5A MT采集野外布置示意图

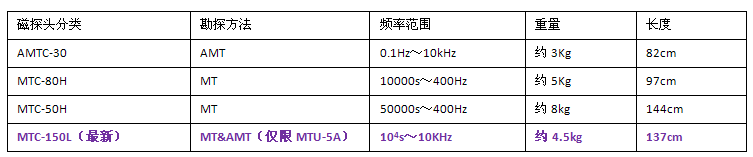

（4）MTU-5A磁探头选择

新型BMT系统
新型BMT系统是2015年推出的最新MT&AMT勘探系统，此套系统的优势就是无需更换磁棒类型，利用最新型的MTC-150L磁棒就可以实现以下两个功能：
1) AMT采集；
2) MT&AMT同时采集；
新型BMT系统与过去MTU-5A执行MT&AMT勘探的区别
1) 与MTU-5A相比增加了一个转接盒，如下图所示：

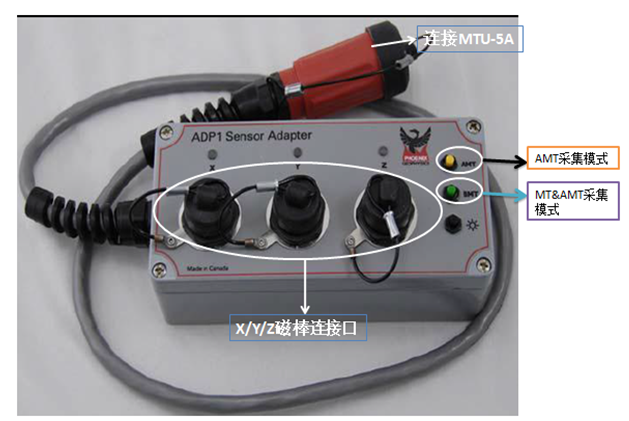

图2：BMT勘探系统转接盒

2) 传统的MTU-5A MT勘探和AMT勘探需要不同种类的磁棒，例如以往的MT勘探需要MTC-80H或MTC-50H，要执行AMT勘探需要把磁棒更换为AMTC-30。而新型MTC-150L磁棒的宽频特性能够同时执行MT和AMT采集而无需更换磁棒；
3) 新型MTC-150L宽频磁棒与AMTC-30、MTC-80H、MTC-150L的频率特性如下图所示：

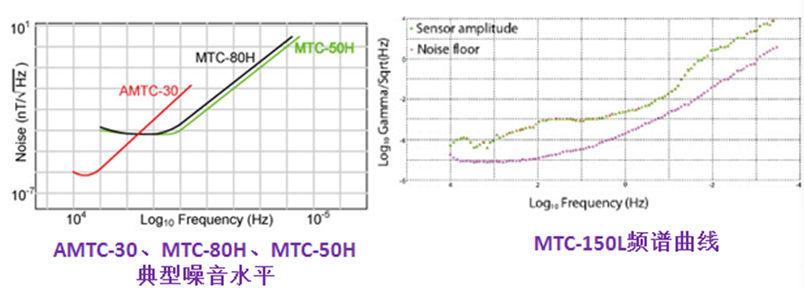

图3：AMTC-30、MTC-80H、MTC-50H与MTC-150L磁棒噪音水平图

图3右图纵轴中的“Gamma/Sqrt(HZ)”等同于“nT/Sqrt(HZ)”,从对比图中可以发现，MTC-150L的频率范围基本囊括了AMTC-30、MTC-80H、MTC-50H的频率范围，而且MTC-150L在整个频带10000s～10kHz范围内振幅相对平稳。
结论
加拿大凤凰公司最新推出的宽频大地电磁采集系统（BMT）是在原来成熟稳定的MTU-5A基础上，通过一根磁棒实现了宽频采集（10000s～10kHz），既可实现MT或AMT分开采集，也可同时实现AMT和MT连续采集（BMT模式下），这样大大节省了仪器操作和野外布设时间，又简化了数据处理步骤，同时提高了数据质量。
